貫流風機,又叫橫流風機,是1892年法國工程師莫爾特(Mortier)首先提出的，葉輪為多葉式，長圓筒形，具有前向多翼形葉片。其結構如下圖所示。葉輪旋轉時，氣流從葉輪敞開處進入葉柵，穿過葉輪內部，從另一面葉柵處排入蝸殼，形成工作氣流。氣流在葉輪內的流動情況很復雜，氣流速度場是非穩定的，在葉輪內還存在一個旋渦，中心位于蝸舌附近。旋渦的存在，使葉輪輸出端產生循環流，在旋渦外，葉輪內的氣流流線呈圓弧形。因此，在葉輪外圓周上各點的流速是不一致的，越靠近渦心，速度愈大，越靠近蝸殼，則速度愈小。在風機出風口處氣流速度和壓力不是均勻的，因而風機的流量系數及壓力系數是平均值。旋渦的位置對橫流風機的性能影響較大，旋渦中心接近葉輪內圓周且靠近蝸舌，風機性能較好；旋渦中心離渦舌較遠，則循環流的區域增大，風機效率降低，流量不穩定程度增加。

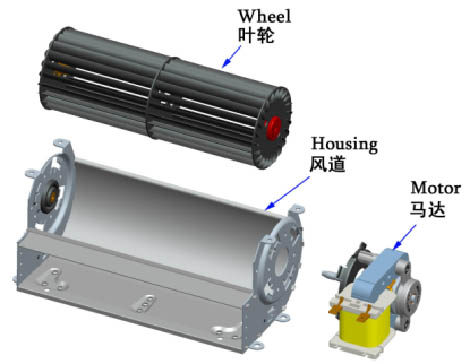

貫流風機主要由葉輪，風道和電動機三部分組成，葉輪材料一般為鋁合金或工程塑料。鋁合金葉輪強度高，重量輕，耐高溫，能夠保持長久平穩運轉而不變形；塑料葉輪由模具注塑，再由超聲波焊接而成，一般用于轉速較低的場合，直徑較大。

風道一般為金屬薄板沖壓成型，也可以塑料或鋁合金鑄造。機殼采用流線型設計，可有效減少氣流的損失，使風機的工作效率大大提高。

電動機是貫流風機的動力部分，可以交流供電，也可以直流供電。交流供電主要有罩極電動機和電容起動電動機，直流供電則為直流無刷電動機。驅動馬達一般與葉輪為柔性安裝，固定在風道上。

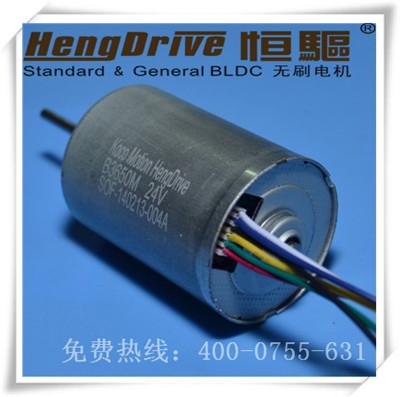

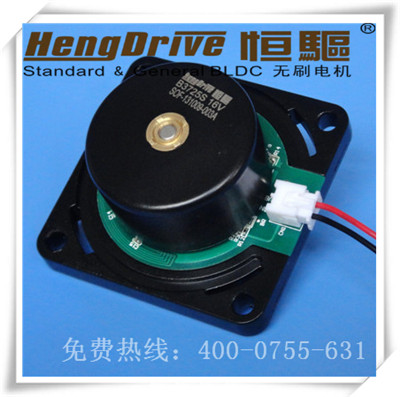

恒驅推薦的是兩種適用于小功率貫流風機的直流無刷電機：外轉子B3725S和內轉子B3650M。其中B3725S功率略小，一般是20W左右，但是因為是外轉子結構，力矩足夠滿足要求；而B3650M功率可達35W，彌補了內轉子力矩相對較小的缺點。這兩款不同的電機，可以滿足客戶對安裝結構設計的不同需求。同時，如果實際設計有變化，也可以進行性能方面的調整，滿足各種需求。
